Пример NAT
Если сеть малого предприятия использует идентификатор сети 192.168.0.0 для интрасети и имеется public-адрес a.b.c.d, полученный от Интернет-провайдера, то NAT отображает все частные адреса в сети 192.168.0.0 в IP-адрес a.b.c.d. Если несколько частных адресов отображаются в один public-адрес с использованием NAT, TCP- и UDP-порты выбираются динамически, чтобы отличить один компьютер внутри интрасети от другого.

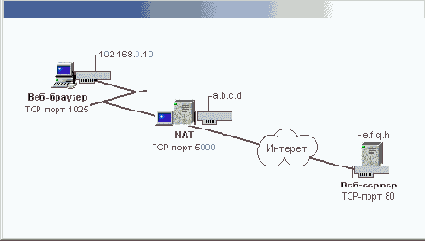

На рис. 19.9 показано применение NAT для "прозрачного" соединения интрасети с Интернетом.
|
Примечание | |
| Записи a.b.c.d и e.f.g.h представляют допустимые public-IP-адреса, выданные InterNIC или Интернет-провайдером. |
 | |
<
|
