Фрезерная машина
Certov Ilja, E-mail: ubz9@rz.uni-karlsruhe.de В статье "Станок радиолюбителя" описана конструкция стоимостью более 2000DM. Я собрал подобный станок стоимостью на порядок меньше. Она успешно (после десятка поломанных при оптимизации алгоритма сверл :-) сверлит мне платы со скоростью около 10 отверстий в минуту даже высокотвердыми сверлами, которые хрупкие как стекло. Сейчас я даже начал баловаться гравировкой, но надо придумать интерфейс. Сейчас это параллельный порт, поэтому под Windows это работать не будет в любом случае :-(. Пошаговый такт вырабатывается компьютером и если найти под Windows таймер, который будет стабильно подавать 100.000 импульсов в секунду, то можно и под Windows, т.к. под DOS'ом он напряжно работает с 3D, а машина это теоретически может.
`
Параметры станка:
- обрабатываемый обьем - 320х230х110 мм
- теоретическая точность - 200 шагов на мм
- практическая точность - 0.1-0.2 мм (точнее не могу измерить)
- скорость моторов - до 3 оборотов в сек.
- количество осей - сейчас 3, но электроника рассчитана на 4, + 8 концевиков.
Если кого заинтересовала эта конструкция обращайтесь! E-mail: ubz9@rz.uni-karlsruhe.de
Станок радиолюбителя

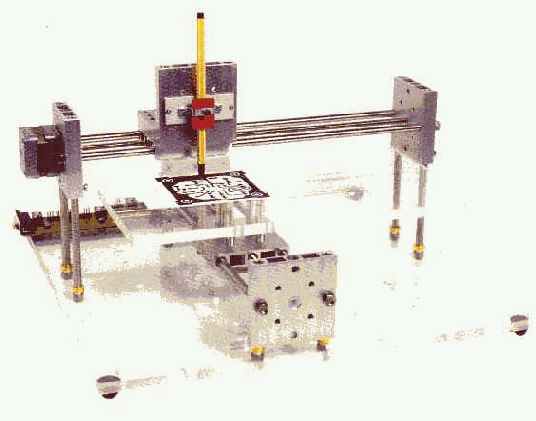

Плоттер

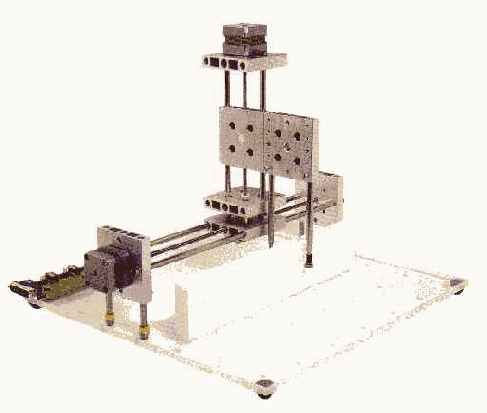

Сверлильный станок
....?

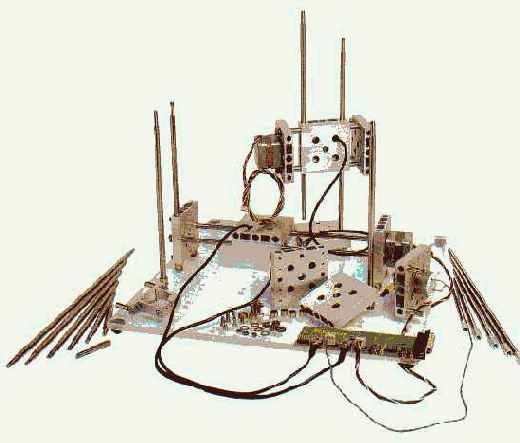

Универсальный набор элементов
Передвижение элементов конструкции осуществляется с помощью шаговых двигателей (те, что используются в 5-ти дюймовых дисководах). Их управление осуществляется от небольшой схемы через параллельный порт персонального компьютера.
P.S.
Судя по рисункам - не такое уж сложное устройство и какой-нибудь заводик вполне мог бы освоить его производство из отходов. Обидно, что для радиолюбителей в нашей стране уже ничего не выпускают. Кстати этот наборчик стоит 3230 DM. (Н.Б.)
ELV-jurnal (ФРГ) 3/91
Универсальная струбцина

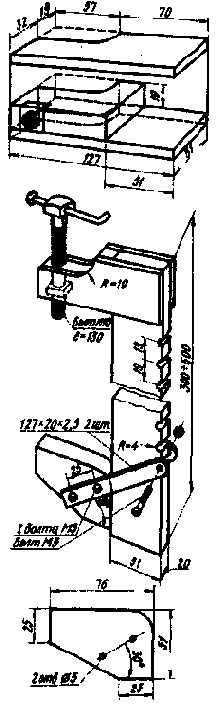

Универсальная струбцина (см. рисунок) может значительно облегчить труд радиолюбителя, самостоятельно изготавливающего футляры для своих радиоустройств. Почти все ее детали изготовлены из дерева.
