Рекомендации по сборке табло «Бегущая строка».


Структура табло

Структурно табло состоит из следующих узлов:

контроллер, который обрабатывает информацию (Рис. №1) модули управления светодиодами (от 1 до 7 шт), каждый обслуживает 32 столбца светодиодов (Рис. №3) модуль силовых ключей, обеспечивающий коммутацию 8-ми строк светодиодов для динамической индикации. (Рис №5) модули светодиодов (по количеству модулей управления светодиодами), каждый представляет собой матрицу светодиодов 32 столбца x 8 рядов, катоды светодиодов каждого ряда соединены вместе, аноды каждого столбца светодиодов соединены вместе. Катоды светодиодов одноименных строк модулей также соединены вместе. Схема одного модуля 32x8 приведена на рис 6. источник питания. В простейшем случае достаточно источника стабилизированного питания 5В. Потребляемый табло ток (в амперах) можно ориентировочно рассчитать так: I=3.2*N+1, где N – количество модулей управления светодиодами.

Структурная схема соединений приведена на рис. №7. Образец собранного табло 96x8 пикселов показан на рис. №8 и рис. №9.

Подключение контроллера

Контроллер подключается к источнику питания 5В через разъем J3. Через разъем J12 контроллер соединяется с модулями управления светодиодами 40-проводным плоским кабелем необходимой длины. Разъем J1 служит для подключения к последовательному (COM) порту компьютера или устройства загрузки. Разъем J2 служит для подачи питания на интерфейс последовательного порта. Питание может подаваться с блока питания табло (гальванически развязанное от основного питания) или же запитка может производится непосредственно от порта подключаемого компьютера (загрузчика). Схема подключения к разъему DB9F для обоих вариантов приведена на рис. №2.

Рекомендации по сборке табло Бегущая строка

Разъем J4 служит для подключения модуля силовых ключей. К контактам 2 и 3 разъема J19 подключается датчик температуры DS1822 или DS1822-PAR. Схема подключения прказана в приложении на рис. №11.

Рекомендации по сборке табло Бегущая строка

Подключение модулей управления светодиодами

Модули управления светодиодами соединяются с контроллером (и между собой) через разъем J1 40-проводным плоским кабелем.

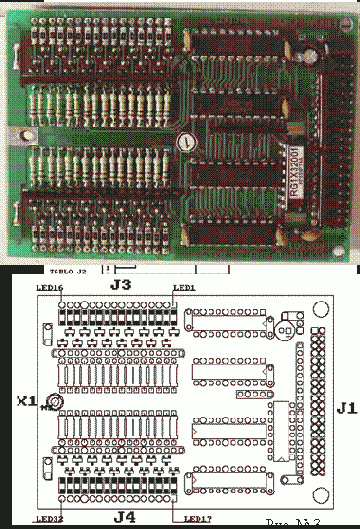

Через разъем X1 подается силовое питание +5В. Через разъемы J3 и J4 подается напряжение на аноды светодиодной матрицы. Соответствие контактов разъемов J3, J4 номерам столбцов светодиодов в матрице показано на рис. №3.

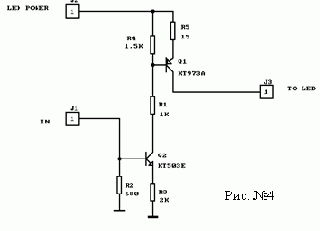

При использовании в матрице светодиодов составных пикселов (светодиоды соединены последовательно), на разъем X1 подается не силовое +5В (которое идет на контроллер) и для нормального функционирования табло каждый столбец матрицы необходимо подключать через схему согласования. Рекомендуемая схема согласования представлена на рис №4.

Рекомендации по сборке табло Бегущая строка

Подключение модуля силовых ключей

Рекомендации по сборке табло Бегущая строка

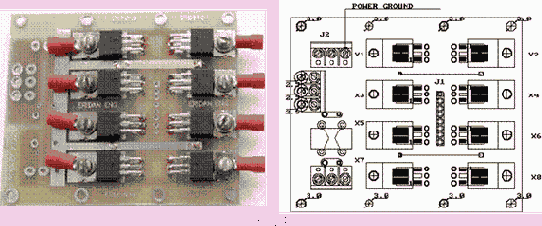

Модуль силовых ключей через разъем J1 подключается к силовой “земле” (рис. № 5). Разъемы X1 – X8 подсоединяются к катодам рядов светодиодных матриц. Через разъем J1 производится подключение к разъему J4 контроллера 8-мипроводным кабелем. Также на плате модуля имеются разъмы для разводки питающего напряжения +5В на платы управления светодиодами и контроллер. На контроллер питание подается через помехоподавляющий фильтр. Разъемы разводки и фильтр устанавливаются в случае необходимости (например, при отсутствии фильтра в блоке питания).

Модуль светодиодов.

Каждый модуль светодиодов представляет собой матрицу 32x8. В табло может быть установлено от 1 до 7 таких модулей. Схема модуля приведена на рис. №6. Катоды светодиодов подключаются к разъемам X1 – X8 модуля силовых ключей, аноды – к разъемам J3, J4 модулей управления светодиодами.

Рекомендации по сборке табло Бегущая строка


Рекомендации по сборке табло Бегущая строка

Структурная схема соединений.

Образец собранного табло 96x8

Рекомендации по сборке табло Бегущая строка

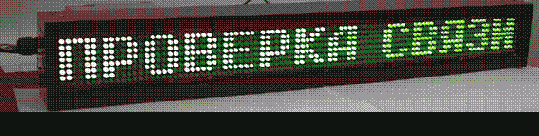

На рис. № 8 представлена фотография табло зеленого цвета на суперярких светодиодах диаметром 5мм с матрицей 96x8. Для наглядности с табло снят светофильтр.

Рекомендации по сборке табло Бегущая строка

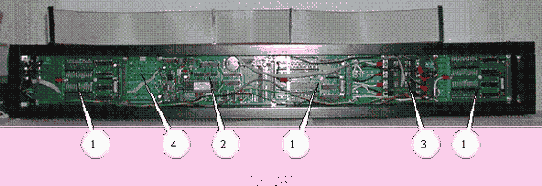

На рис. №9 изображено то же самое табло со снятой задней стенкой и без блока питания. На рис. №10 – дополнительно снят соединительный 40-проводной шлейф. Видны: модули управления светодиодами (поз. 1), контроллер (поз. 2), модуль силовых ключей (поз. 3), обратная сторона плат светодиодов (поз. 4).

Рекомендации по сборке табло Бегущая строка

Нумерация столбцов светодиодов при виде с тыльной стороны  при расположении контроллера и модулей управления светодиодами шинными разъемами вправо (рис. №10) – справа налево. Нумерация модулей управления светодиодами – тоже справа налево.

Приложение

Рекомендации по сборке табло Бегущая строка

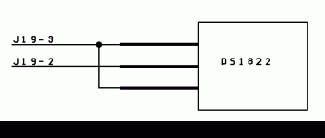

Схема подключения датчика температуры DS1822.
