Дополнительные приемы маркирования

Щелчок при нажатой клавише <Alt> позволяет маркировать объект, принадлежащий группе. Группой называется множество объектов, относительное положение которых фиксировано. Этот прием позволяет менять форму, размеры, положение и другие параметры элементов группы, не разделяя саму группу.
Программа позволяет маркировать объекты, закрытые другими объектами. Пусть требуется отметить объект, который находится в нижней части стопки объектов. Для этого надо установить указатель над объектом (или его границей), а затем, нажав и удерживая <Ctrl>, щелкать правой кнопкой мыши до тех пор, пока объект не будет выделен.
Клавиши-модификаторы (<Ctrl>, <Alt>, <Shift>) можно использовать совместно. Так, например, комбинация <Сtrl>+<Аlt>+<Правый щелчок указателем> позволяет маркировать части группы, которые закрыты другими объектами. Для выделения нескольких элементов группы, к которым нет непосредственного доступа, следует, удерживая сразу три клавиши <Ctrl>, <Shift>, <Alt>, щелчками правой кнопкой мыши отметить все необходимые части группы.
При нажатии клавиатурной комбинация <Ctrl>+<A> отмечаются все объекты на активной странице. Комбинация <Ctrl>+<Shift>+<A> отмечает все объекты на монтажном столе и во всех страницах документа.
Если растянуть рамку выделения над частью сложного контура, имеющего несколько узлов, то будут отмечены только те узлы, которые попали внутрь маркировочной рамки. Такие узлы программа отображает крупнее и рисует для них касательные, если таковые существуют. Для того чтобы распространить выделение на весь контур, нужно нажать клавишу <'> (это знак ударения, он расположен в левой верхней части клавиатуры под клавишей <Esc>). Последние три способа выделения являются клавиатурными сокращениями команд главного меню Edit|Select|All (Отметить содержимое страницы), Edit|Select|All in Document (Отметить содержимое документа), Edit|Select|Superselect (Распространить отметку).

Группирование

Любое достаточно сложное изображение строится по законам иерархии. При помощи основных примитивов (линий, прямоугольников, овалов) рисуются фигуры, которые могут служить "кирпичиками" для создания более сложных объектов, и так далее. Поэтому профессиональный векторный редактор (каким и является FreeHand) должен уметь «объявлять» любую часть рисунка неделимым объектом и обращаться с ним как с геометрическим примитивом. Во FreeHand такие функции выполняют операции группирования и объединения. Ранее группирование упоминалось неоднократно, а теперь рассмотрим теперь эту операцию более подробно.
Операция группирования (Group) фиксирует взаимное расположение двух или более отмеченных объектов. С группой можно обращаться как с единым объектом. Ее можно передвигать, поворачивать, отражать, масштабировать, наклонять, и все составляющие группы будут претерпевать при этом согласованные изменения. При маркировании любого элемента общую отметку получает вся группа. Объекты в составе группы сохраняют свои индивидуальные параметры: размеры, заливку, обводку и др. Группы можно вкладывать в другие группы. Максимальное количество уровней вложенности равняется 20.
Чтобы сгруппировать несколько объектов, их необходимо отметить и выполнить команду Modify|Group. Поскольку эта операция используется очень часто, она имеет клавиатурный эквивалент <Ctrl>+<G>. Кроме того, создать группу можно щелчком по кнопке

Инструмент Bezigon

Инструмент Bezigon (Безигон) предназначен для рисования сложных контуров по точкам. Название инструмента является, видимо, английским неологизмом, образованным от слов Bezier (Безье) и Polygon (Многоугольник). Самым точным переводом термина по смыслу и по тексту будет «Многоугольник Безье», но с с таким названием трудно работать, поэтому будем использовать транслитерацию английского термина.
Работа инструмента основана на технологии автоматического определения кривизны (automatic curvature) фрагмента контура. Это значит, что для определения сложного контура необходимо задать положение и тип всех его опорных точек. Радиус кривизны фрагментов и параметры касательных текущей опорной точки программа определяет автоматически, на основе информации о положении предыдущей и последующей опорных точек. Инструмент выбирается щелчком по кнопке

Инструмент Ellipse

Инструмент Ellipse (Эллипс) — это средство для рисования эллипсов и окружностей. На Рисунок 2-7 показаны некоторые фигуры, которые можно нарисовать с его помощью.

Инструмент Freeform

Инструмент Freeform (Деформатор) служит для произвольного деформирования линий, контуров и фигур. Freeform - это новый инструмент, он впервые появился в восьмой версии программы. Все возможности инструмента доступны для счастливых обладателей графических планшетов и джойстиков, поскольку некоторые режимы его работы можно воспроизвести только на чувствительных к силе нажатия устройствах ввода. Инструмент оценят и пользователи, которые не освоили технику деформации кривых Безье при помощи узлов и касательных.
Выбор инструмента Freeform выполняется щелчком по кнопке Инструмент имеет три режима работы: Push/Pull и Reshape Area.
В режиме Pull (Вытягивание) контур, обрабатываемый Деформатором, ведет себя так, как будто он сделан из идеальной резины с неограниченной способностью к растяжению. Чтобы изменить форму отмеченного контура, требуется: Перевести инструмент в некоторую окрестность контура. Признаком готовности инструмента к работе является маркер в виде волны, который должен появиться в нижней правой части курсора; Зацепить любую точку на границе и отбуксировать ее.

В режиме Push (Выталкивание) деформатор работает по другому. Можно считать, что деформация контура напоминает штамповку, инструмент является пуансоном, а контур ведет себя, как заготовка, сделанная из бесконечно пластичного металла. Чтобы изменить форму контура необходимо: Отметить контур и выбрать инструмент Freeform, если он не включен. Курсор инструмента представляется в виде стрелки, к которой прикреплен маленький ромб с правой стороны; В любой точке монтажного стола, где курсор маркирован ромбиком, можно нажать левую кнопку, после чего курсор примет форму круга; Не отпуская левой кнопки, подвести курсор к контуру и выполнить требуемые деформации.

Режим Reshape Area — это режим Push с регулируемой силой воздействия инструмента, от которой зависит степень деформации контура. Использовать все возможности инструмента можно только при работе с устройствами ввода, которые обладают чувствительностью к силе нажатия. Меняя скорость перемещения мыши, можно отчасти смоделировать этот эффект. Техника работы в режиме Reshape Area незначительно отличается от режима Push. Необходимо проделать следующее: Отметить контур; Выбрать инструмент Freeform. По умолчанию деформатор находится в режиме Push/Pull, и чтобы перевести его в режим Reshape Area, надо двойным щелчком по кнопке инструмента вызвать диалоговое окно Freeform Tool (Рисунок 2-22) и щелкнуть по кнопке Reshape Area. Перевести курсор в рабочее поле, нажать левую кнопку и, удерживая ее, сделать «мазок» инструментом. Часть контура, которую пересек инструмент, изменит свою форму, причем деформация будет зависеть от скорости движения курсора, размеров инструмента и настроек диалогового окна.

Следует отметить, что в режиме Reshape Area кнопка инструмента изображается в виде

Инструмент Freehand

Инструмент Freehand (Рисование) предназначен для рисования кривых произвольной формы. На Рисунок 2-12 показан способ выбора инструмента и результаты его работы. Стиль рисования этим инструментом свободный, что называется, «от руки», и буквальный перевод его названия означает «Свободная рука». Чтобы нарисовать линию при помощи инструмента Freehand, необходимо, удерживая левую кнопку мыши, прочертить на экране трассу. После освобождения левой кнопки программа превратит трассу в кривую, которая будет состоять из прямых и криволинейных сегментов, соединенных узлами. Все узлы нарисованной кривой высвечиваются, а сама она считается отмеченной. Если, не снимая отметки с кривой, продолжить рисование и стартовую точку новой кривой расположить в некоторой небольшой окрестности от одной из конечных точек, то программа автоматически объединит конечную и стартовую точки.

Инструмент Knife

Инструмент Knife (Нож) предназначен для разрезания геометрических фигур: прямых линий, контуров, прямоугольников, овалов и др.
Чтобы выполнить операцию разрезания, необходимо отметить фигуру щелчком
по кнопке

Инструмент Line

Инструмент Line (Линия) предназначен для рисования прямых линий. Инструмент выбирается щелчком по кнопке

Инструмент Magnification

Инструмент Magnification (Лупа) предназначен для изменения масштаба изображения. Правильный масштаб - одно из важнейших условий продуктивной работы. При создании композиции, монтаже страницы, а также перед выводом на печать требуются крупные планы публикации. Когда ведется отработка деталей, корректируется локальное поведение кривых, выполняется выравнивание и позиционирование объектов, приходится работать с мелкими планами. Способы масштабирования, которыми располагает программа, в том числе и способы с использованием лупы, рассмотрены в разделе «Масштабирование».

Инструмент Pen

Инструмент Pen (Перо) предназначен для построения сложных кривых и контуров, состоящих из фрагментов кривых Безье и прямых линий. Инструмент позволяет управлять кривизной фрагментов и регулировать гладкость их соединения. На Рисунок 2-16 показана палитра с выбранным инструментом и некоторые кривые, которые можно нарисовать, помощью Реп.
При работе со всеми рассмотренными инструментами можно было не задумываться о таких понятиях, как опорные точки, узлы и касательные (см. раздел «Из чего состоит рисунок»). А рисование инструментом Freehand по стилю даже приближается к натуральным изобразительным инструментам: карандашам и кистям. Иллюзия подлинности особенна сильна, если компьютер оснащен графическим планшетом. Однако невозможно освоить работу с инструментом Реп (Перо), не имея ясного представления о кривых Безье и их роли в построении сложных кривых.

Инструмент Pointer

Инструмент Pointer (Указатель) изображается в виде стрелки и служит для маркирования, перемещения, копирования и изменения размеров и формы объектов. Указатель выбирается: щелчком по кнопке

Инструмент Polygon

Инструмент Polygon (Многоугольник) служит для рисования правильных осесимметричных равносторонних фигур. Количество примитивов с такими свойствами очень велико, но их можно разделить на два класса - правильные многоугольники и правильные звезды. На Рисунок 2-9 показаны некоторые фигуры, которые можно изобразить с помощью инструмента Polygon.

Инструмент Rectangle

Инструмент Rectangle (Прямоугольник) служит для рисования прямоугольников и квадратов. На Рисунок 2-4 показаны некоторые фигуры, которые можно создать с его помощью.

Инструмент Reflect

Инструмент Reflect (Отражение) — это средство для выполнения операции отражения объектов. Выбирается инструмент щелчком по кнопке

Инструмент Rotate

Инструмент Rotate (Поворот) служит для поворота объектов. Инструмент включается по щелчку по кнопке

Инструмент Scale

Инструмент Scale (Масштабирование) выполняет растяжение или сжатие объектов. Выбирается инструмент щелчком по кнопке

Инструмент Skew

Инструмент Skew (Наклон) выполняет перекос и наклон геометрических объектов. Для выбора инструмента надо щелкнуть по кнопке

Инструменты FreeHand

Большая часть работы по созданию изображений и текста выполняется при помощи инструментов FreeHand. Основные инструменты для рисования и преобразования объектов программы представляются в виде кнопок и располагаются на панели инструментов (Toolbox). Идея облегчить пользователю доступ к часто используемым инструментам, собрать их в одном месте и вывести на первый план не полностью реализована в панели инструментов FreeHand. Многие инструменты и средства, без которых трудно представить себе содержательную работу над документами, не представлены на панели, и их приходится вызывать через главное меню или с помощью клавиатуры.
Рассмотрим работу с основными креативными инструментами программы независимо от их «прописки» и способа доступа.
Панель Toolbox по умолчанию выводится на экран после установки и запуска программы. Обычно она находится в припаркованном положении в левой части окна программы. При помощи буксировки панель можно передвинуть в любое место экрана. Команда Window|Toolbars|Toolbox (<Ctrl>+<7>) убирает и возвращает панель на экран. Расположение кнопок панели можно изменить при помощи буксировки при нажатой клавише <Аlt>.

Изменение формы и размеров

Указателем можно менять форму и размеры отмеченных объектов. По углам отмеченных овалов и прямоугольников расположены специальные маркеры (Рисунок 2-1), которые не только свидетельствуют о выделении, но и служат для трансформации объектов. Для изменения формы и размеров следует зацепить указателем такой маркер и передвинуть его. Если при этом удерживать клавишу <Shift>, то овал превратится в круг, а прямоугольник в квадрат. Нажатие клавиши <Alt> фиксирует центр трансформируемых фигур.
По-другому ведут себя при трансформации прямые линии и кривые Безье. У отмеченных прямых и кривых высвечиваются не маркеры, а опорные узлы. Перемещая при помощи указателя узлы, можно изменить форму, размеры и положение прямой или кривой линии.

Копирование

Пользователям программы предлагаются различные средства для получения копий, дубликатов и клонов объектов. Использование указателя — самая простая возможность копирования. Удерживая клавишу <Alt>, передвиньте указателем объект на новую позицию и после освобождения левой кнопки мыши в финальной позиции появится копия объекта. Для операции копирования важна последовательность освобождения клавиш. Если сначала отпустить <Alt> а потом левую кнопку мыши, то будет выполнена операция перемещения.
Следует сказать, что описанный способ копирования может и не работать. Это зависит от состояния опции Alt-drag copies paths, которая принадлежит к основным установкам программы. По умолчанию после инсталляции FreeHand эта опция включена и способ копирования действует.

Маркирование

Любой документ состоит из совокупности различных объектов: фигур, текстовых блоков, групп и пр. Для того чтобы изменить параметры любого объекта, сначала требуется каким-то образом выделить его. Выделение объектов часто называют маркированием, отметкой или выбором. Использование инструмента Указатель - один из возможных способов маркирования.
Все команды редактирования изображения, независимо от способа их выполнения, действуют только на выделенные объекты документа. Выделенный объект можно удалить, нажав клавиши <Del> или <Backspace>.
Для выделения необходимо установить указатель на объекте и щелкнуть мышью. Если объект имеет фон, то щелчок можно выполнить в любой точке его фона или контура. Если фон отсутствует или объект незамкнутый, необходимо попасть указателем в окрестность контура или непосредственно на контур. При этом на маркированном объекте высвечиваются узлы или появляются специальные маркеры в виде черных или синих прямоугольников (Рисунок 2-1).

Палитра Move

Палитра Move (Перемещение) предназначена для точного перемещения отмеченных объектов. Она имеет два числовых поля: х и у. В них вводятся значения перемещений по горизонтали и вертикали. Положительные значения вызывают сдвиг объекта вправо и вверх, отрицательные — влево и вниз. Не стоит забывать и о возможности формульного ввода. После щелчка по кнопке Move перемещение с заданными параметрами будет выполнено.

Палитра Reflect

Палитра Reflect (Отражение) предназначена для получения отражений отмеченных объектов относительно осей с произвольными углами наклона. Для выполнения операции требуется задать три числовых значения. В поле Reflect axis (Ось отражения) вводится угол наклона оси отражения. Положительный угол вызывает отражение против часовой стрелки, отрицательный — по часовой. В поле Center указываются координаты центра отражения. Щелчок любым трансформационным инструментом в какой-либо точке делает ее центром отражения, а координаты точки записываются в поле Center. Кнопка Reflect запускает операцию отражения.

Палитра Rotate

Палитра Rotate (Поворот) предназначена для выполнения точных поворотов отмеченных объектов. Она имеет три числовых поля. Поле Rotate Angle (Угол поворота) служит для определения угла поворота объекта. Положительное число означает вращение против часовой стрелки, отрицательное—по часовой. В поле Center (Центр) вводятся координаты центра вращения х и у. Существует и другой способ определения координат центра. Щелчок любым трансформационным инструментом в точке, которая должна быть центром вращения, переносит ее координаты в поле Center. После щелчка по кнопке Rotate поворот с заданными параметрами будет выполнен.

Палитра Scale

Палитра Scale (Масштабирование) служит для цифрового масштабирования объектов (Рисунок 2-24). Два числа в поле Scale (Масштаб) определяют изменение объекта по вертикали v и горизонтали h. Эти числа представляют собой проценты, но вводить символ процента не требуется.
В поле Center (Центр) вводятся координаты центра масштабирования. Вместо непосредственного ввода значений можно любым трансформационным инструментом щелкнуть в выбранной точке экрана, после чего программа будет считать эту точку центром масштабирования, а ее координаты будут перенесены в поле Center. Выбор переключателя Lines (Линии) обеспечивает изменение толщины граничной линии вместе с размерами объекта.
Чтобы реализовать одинаковый масштаб по вертикали и горизонтали, надо отметить флажок Uniform (Равномерно). На Рисунок 2-24 этот флажок не отмечен, что разрешает ввод разных масштабов по осям х и у.
После щелчка по кнопке Scale или нажатия клавиши <Enter> масштабирование с заданными параметрами будет выполнено.

Палитра Skew

Палитра Skew (Наклон) предназначена для получения точных значений перекосов объектов. В поле Center вводятся координаты х и у центра перекоса. Щелчок любым трансформационным инструментом объявляет данную точку центром перекоса, а ее координаты записываются в поля х и у. В поле Skew angles (Углы наклона) должны быть введены углы наклона по вертикали и горизонтали. Кнопка Skew приводит в действие все заказанные установки.

Палитра Transform

Во многих случаях, например, при создании технического рисунка или карты или при разработке сложного геометрического объекта требуется обеспечить точность преобразования, исчисляемую десятыми долями миллиметра. Инструменты Rotate, Reflect, Scale, Skew поддерживают свободный стиль трансформаций, что называется, «от руки», и гарантировать такую точность не могут.
Чтобы выполнить точные цифровые преобразования объектов, следует использовать палитру Transform (Трансформация). Ее можно вызвать командой главного меню Window|Panels|Transform, комбинацией клавиш <Ctrl>+<M> или щелчком по кнопке

Перемещение

В программе реализованы несколько способов перемещения. Чтобы переместить объект при помощи указателя, требуется установить инструмент на объект и при нажатой левой кнопке мыши передвинуть его. Замкнутые объекты с фоном можно буксировать мышью за любую точку. Все остальные объекты нужно передвигать, захватывая контур. Если в процессе перемещения удерживать клавишу <Shift>, то объект будет двигаться по горизонтали, вертикали или прямой траектории с наклоном 45 градусов.
Операция перемещения, несмотря на свою видимую простоту, имеет некоторые особенности. Если зацепить объект указателем и сразу передвинуть его, то во время перемещения он изображается упрощенно, в виде описанного габаритного прямоугольника. Чтобы объект в процессе перемещения представлялся в своем истинном виде, со всеми параметрами заливки и обводки, следует установить указатель на объекте, нажать левую кнопку мыши и выдержать паузу (примерно две секунды) до тех пор, пока курсор не превратиться в крестик, и после этого передвинуть объект.
Этот прием имеет и другое «оформление». Если в процессе движения объекта нажать и отпустить клавишу <Alt>, то габаритный прямоугольник превратится в подлинное изображение перемещаемой фигуры. Клавишу <Alt> следует нажать после начала движения, иначе будет выполнена операция копирования.
Указатель — это универсальное интерактивное средство, и с его помощью можно выполнять многие «ручные операции» над объектами. Его преимуществами являются наглядность, гибкость и технологичность. В тех случаях, когда требуется точность, привязка к системе координат, преобразование «по цифре», работа с указателем становится не столь привлекательной и удобной. Почти все операции, кроме маркирования, которые доступны для указателя, можно выполнить при помощи специализированных средств программы — инструментов, палитр или команд.
Не является исключением и операция перемещения. Точные перемещения отмеченного объекта лучше выполнять с помощью стрелочных клавиш или специальной палитры Move, работа с которой рассматривается в разделе «Палитра Transform». При нажатии стрелочных клавиш <<—>, <вверх>, <—>>, <вниз> отмеченный объект перемещается с некоторым шагом в соответствующую сторону. Чтобы отрегулировать шаг, надо войти в основные настройки программы, которые сведены в одно большое диалоговое окно Preferences, по команде File|Prefernces|General вывести на экран требуемую часть окна и в числовом поле Cursor distance набрать требуемое значение шага перемещения.

с любого активного инструмента на

Пример с картинкой 1

или нажатием клавиши <0>. Кроме того,
при удержании клавиши <Ctrl> происходит переключение с любого активного инструмента на указатель. Если клавишу <Ctrl> отпустить, активность текущего инструмента восстанавливается.
Указатель, несомненно — главное действующее лицо на сцене FreeHand. По объему полезной работы, которую выполняет этот инструмент, с ним не может сравниться никакое другое средство программы. Приведем далеко не полный перечень функций указателя: отметка объектов и их перемещение, изменение размеров и формы фигур, копирование, удаление и т. д.

Пример с картинкой 1

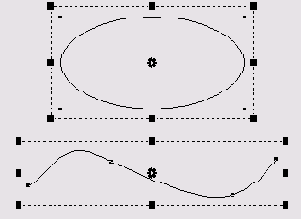

2-1. Маркированные объекты На Рисунок 2-1 показаны отмеченные овал и линия. Маркеры по углам описанного вокруг овала прямоугольника свидетельствуют о том, что фигура отмечена. Отмеченная линия выделяется не маркерами, а выделенными узлами.
Двойной щелчок по фигуре вызывает девять дополнительных маркеров. Они называются трансформационными маркерами и служат для преобразования объектов (Рисунок 2-2). При этом объект остается отмеченным и сохраняются его маркеры и выделенные узлы.

Пример с картинкой 1

2-3. Формы курсора Перечислим функции курсора в зависимости от его формы: крестик — перемещение объекта, вертикальная двойная стрелка—изменение высоты, горизонтальная стрелка — изменения ширины, наклонная стрелка — одновременно изменение высоты и ширины, дуга — вращение объекта, наконечник — перемещение центра вращения.
Чтобы выполнить одну из перечисленных операций, надо, перемещая указатель над объектом, добиться нужной формы курсора, после чего, удерживая левую кнопку мыши, произвести необходимые преобразования.
Программа помогает корректно выполнить трансформацию объекта и добиться нужного результата. Во-первых, запрещаются неправильные движения курсора, например, поступательное перемещение курсора при вращении. Во-вторых, программа рисует все промежуточные состояния объекта в процессе трансформации.

Пример с картинкой 1

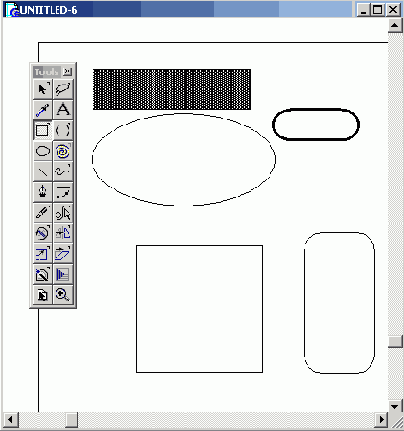

2-4. Инструмент Rectangle Рисование прямоугольников выполняется следующим образом. Щелчком мыши следует указать начальную вершину прямоугольника. Далее, не отпуская левой кнопки мыши, необходимо растянуть фигуру по диагонали и отпустить кнопку в тот момент, когда будут достигнуты нужные размеры. Текущие размеры прямоугольника указываются в панели свойств и информационной панели. При таком способе рисования прямоугольник как бы растет из начальной неподвижной вершины, и фигура определяется по двум точкам на одной диагонали.
Для задания прямоугольника можно использовать его центр и любую из угловых вершин. Для этого надо растягивать прямоугольник при нажатой клавише, <Alt>. Первый щелчок мышкой фиксирует положение центра, а при передвижении курсора фигура «растет» из неподвижного центра.
Чтобы нарисовать квадрат, следует растягивать фигуру при нажатой клавише <Shift>. Клавиши-модификаторы можно использовать совместно. Так, чтобы нарисовать квадрат из неподвижного центра, необходимо растягивать прямоугольник, одновременно удерживая клавиши <Alt> и <Shift>.
Инструмент допускает настройку. Двойным щелчком по кнопке инструмента можно вызвать диалоговое окно Rectangle Tool (Рисунок 2-5).

Пример с картинкой 1

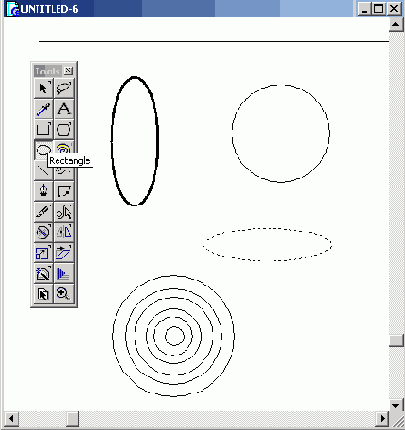

2-7. Инструмент Ellipse Техника использования этого инструмента напоминает работу с инструментом Rectangle. Есть только одно отличие — инструмент Ellipse не имеет настроек.
Напомним действия клавиш-модификаторов.
Рисование при нажатой клавише <Alt> позволяет определить эллипс с заданным положением центра.
Комбинация <Shift> в сочетании с инструментом Ellipse дает возможность нарисовать круг. И наконец, удерживая <Alt> и <Shift>, можно нарисовать окружность из заданного центра. Концентрические окружности на Рисунок 2-7 получены при помощи обеих клавиш-модификаторов.
Геометрические параметры любого нарисованного эллипса можно изменить при помощи указателя и палитры Object Inspector. Чтобы вывести палитру на экран, достаточно выполнить команду Window|Inspectors|Object или воспользоваться комбинацией <Ctrl>+. На Рисунок 2-8 представлена палитра Object Inspector с параметрами отмеченного эллипса. Числовые поля палитры означают: х, у - координаты левого нижнего угла описанного вокруг эллипса прямоугольника, w - ширина эллипса, h — высота эллипса. Чтобы изменить геометрические параметры фигуры, надо ввести требуемые значения числовых полей и подтвердить выбор нажатием клавиши <Enter>.

Пример с картинкой 1

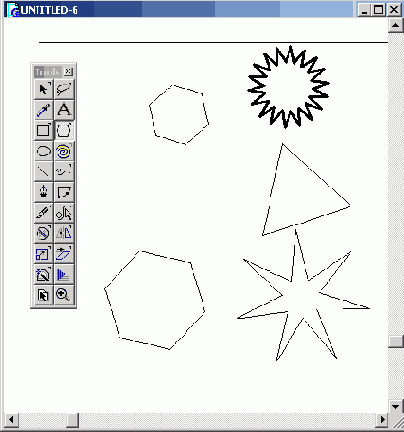

2-9. Инструмент Polygon Способ рисования многоугольников имеет Несколько незначительных отличий от способа создания прямоугольников и овалов. Во-первых, многоугольники всегда растягиваются из неподвижного центра, а инструмент Polygon рисует только правильные фигуры. Во-вторых, в процессе рисования многоугольник можно поворачивать. Если при вращении фигуры удерживать <Shift>, то угол поворота будет меняться дискретно, с интервалом, равным некоторому минимальному углу поворота.
Инструмент Polygon допускает более глубокую настройку, чем прямоугольник. Диалоговое окно настройки вызывается двойным щелчком по кнопке инструмента. На Рисунок 2-10 показаны два состояния диалогового окна, левое служит для настройки многоугольников, правое — для фигур типа звезда. Переключение состояний окна выполняется щелчком по радиокнопкам Polygon (Многоугольник) или Star (Звезда).
Многоугольники имеют только один настроечный параметр — число сторон (Number of Sides). Количество сторон можно набрать в левом числовом поле или установить при помощи движка. Число сторон может принимать любое значение в диапазоне от 3 до 360. Необходимо отметить, что многоугольник с большим числом сторон по виду мало отличается от окружности, но его обработка требует больших вычислительных ресурсов, что существенно замедляет перерисовку экрана и все операции по обработке документа.

Пример с картинкой 1

в панели инструментов. Чтобы нарисовать прямую, надо установить курсор в начальной точке и, удерживая левую кнопку мыши, переместить курсор в конечную точку и отпустить левую кнопку. При работе с инструментом можно использовать клавиши-модификаторы. Клавиша <Shift> ограничивает наклон прямой углами, кратными 45 градусам. При нажатой клавише <Alt> линия рисуется из неподвижного центра с расширением в обе стороны.
После того как линия нарисована, можно изменить ее длину и угол наклона. Для этого надо отметить линию, захватить указателем любой из опорных узлов линии и передвинуть его.

Пример с картинкой 1

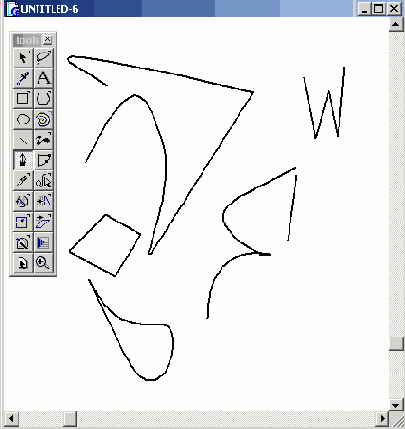

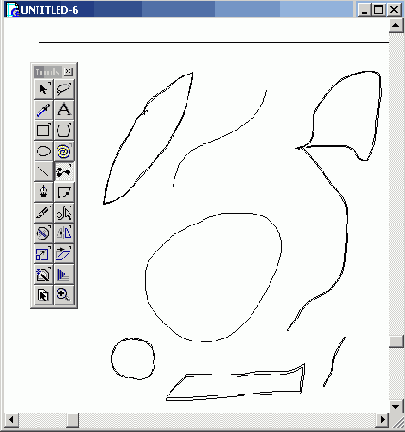

2-12. Инструмент Freehand Чтобы нарисовать замкнутую кривую, достаточно поместить конечную точку в окрестности начальной. Близко расположенные точки программа автоматически объединяет. Признаком того, что операция объединения возможна, служит небольшой черный прямоугольник, который появляется справа и снизу от курсора.
Рассмотрим действие клавиш-модификаторов. Если рисовать инструментом при нажатой клавише <Alt>, то получатся прямые линии. Самый простой способ нарисовать ломаную — это использовать автоматическое объединение узлов и клавишу <Alt>.
Одновременное нажатие и удерживание клавиш <Alt> и <Shift> позволяет нарисовать прямую линию с углом наклона, кратным 45 градусам.
Клавиша <Ctrl> превращает инструмент Freehand в ластик. Предположим, что проведена трасса кривой, но левая кнопка мыши еще не отпущена. Тогда, удерживая <Ctrl> и не отпуская левой кнопки, можно сдвинуть курсор назад и стереть неудачный участок кривой. Необходимо помнить, что стереть можно только последний участок кривой и только в том случае, если не была отпущена левая кнопка мыши.
Рассмотрим настройки инструмента Freehand. Двойным щелчком по кнопке инструмента вызывается диалоговое окно Freehand Tool, которое показано на Рисунок 2-13 слева. Поле Options имеет два переключателя: Tight fit и Draw dotten line. Если выбрать первый переключатель, то программа нарисует кривую, максимально совпадающую по форме с трассой, которую прочертил пользователь. Возможной платой за точность будет увеличение узлов и замедление скорости перерисовки экрана. Второй переключатель служит для отображения трассы кривой пунктирной линией. Собственно только эти переключатели относятся к инструменту Freehand. Кнопки под общим названием Tool Operation предназначены для выбора различных режимов инструмента.
Режим Freehand — это режим инструмента по умолчанию, и работа в нем уже рассмотрена.

Пример с картинкой 1

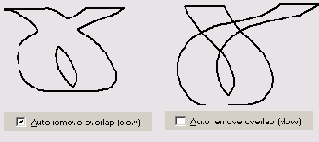

2-14. Действие переключателя Auto remove overlap (slow) Имитацией графического планшета может служить использование клавиш <<-> или <1> и <-»> или <2>. Если в процессе рисования нажать и удерживать клавиши <-»> или <2>, то толщина линии будет увеличиваться. Нажатие клавиш <<-> и <1> приводит к уменьшению толщины. Между стрелочными и цифровыми клавишами есть некоторое различие. Стрелочные клавиши можно нажимать заранее, до начала рисования, клавиши <1>, <2> — только после старта кривой.
В режиме Variable Stroke клавиши-модификаторы <Alt>, <Shift>, <Ctrl> действуют так же, как и в режиме Freehand.

Пример с картинкой 1

2-15. Настройка каллиграфического пера Поле Angle (Угол) определяет угол наклона каллиграфического пера. Значение угла можно ввести с клавиатуры в левом числовом поле или при помощи ползунка.
В режиме Calligraphic Pen сохраняют свое действие клавиши-модификаторы <Alt>, <Shift> и <Ctrl>. Для интерактивного изменения толщины каллиграфической линии при рисовании без графического планшета используются те же клавиши, что и в режиме Variable Stroke.

Пример с картинкой 1

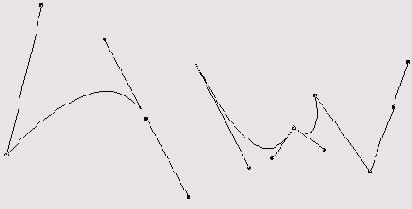

2-16. Инструмент Pen Вернемся еще раз к опорным точкам и кривым Безье. Сложный контур в программе строится как совокупность прямых и криволинейных фрагментов. Опорные точки, или узлы, определяют положение фрагментов и служат соединениями отдельных участков контура. Криволинейные фрагменты представляются в виде кривых Безье. Последовательность расстановки опорных точек задает направление кривой. Если двигаться по кривой от конечного узла к начальному, то все касательные узлов можно разделить на входящие и исходящие. Опорные точки бывают трех видов: гладкие узлы (curve points), соединительные узлы (connector points) и угловые узлы или вершины (corner points). Они различаются по своим свойствам и по роли в рисовании сложных кривых.
Гладкие узлы (Рисунок 2-17) служат для гладкого соединения двух криволинейных фрагментов сложной кривой. Входящая и исходящая касательные гладкого узла всегда сходятся под углом 180 градусов.
Гладкость соединения сохраняется при любых изменениях касательных и перемещениях узла. Программа отображает отмеченные гладкие узлы в виде небольших кружочков.

Пример с картинкой 1

2-20. Представление цифры в виде кривой Безье

Пример с картинкой 1

или нажатием клавиши <8>. По своим изобразительным возможностям и области применения инструмент Bezigon примерно соответствует инструменту Реn, но имеет другую технику работы с узлами и касательными. Основное отличие состоит в том, что по щелчку инструмента и перемещению мыши передвигается установленная опорная точка. Этот прием при работе с пером служит для определения положения касательных.
Рассмотрим технику работы с инструментом.
Простой щелчок мышью устанавливает в данной точке монтажного стола вершину (угловой узел). Щелчок мышью при нажатой клавише <Alt> устанавливает гладкий узел. Щелчок правой кнопкой мыши при нажатой клавише <Alt> служит для размещения соединительного узла.
Положение последнего установленного узла можно изменить. Для этого надо нажать <Ctrl> и временно перейти к инструменту Pointer (Указатель). Далее указателем надо отредактировать положение узла и его касательных. После освобождения <Ctrl> произойдет возврат к инструменту Bezigon, которым можно продолжить рисование контура.
Нажатие клавиши <Del> приводит к удалению последнего узла контура, повторное нажатие удаляет предпоследний узел и т. д. Многократное нажатие этой клавиши позволяет удалить по точкам весь контур.
Клавиша <Shift>, как и всегда, ограничивает возможные направления расположения узлов углами, кратными 45 градусам.
Рассмотрим работу с инструментом Bezigon на примере рисования контура цифры три (Рисунок 2-20). Выберите инструмент; Нажмите <Shift> и щелкните мышью в точках расположения вершин 1, 2 и 3. Программа создаст отрезки прямых 1—2 и 2—3 под углами 0 и 45 градусов; Опорная точка 4 — это гладкий узел, поэтому надо нажать <Alt> и щелкнуть в позиции четвертой вершины; Последний щелчок выполняется в позиции точки 5. Касательную в пятом узле надо поправить. Выберите указатель и откорректируйте касательную пятого узла.
Рисование контуров инструментом Bezigon напоминает стиль работы с кривыми , и узлами, принятый в программе Corel Draw. Техника использования инструмента Реп ближе пользователям программы Illustrator. Изобразительные возможности инструментов примерно одинаковы — любой контур, нарисованный одним инструментом, можно нарисовать при помощи другого. Работа с Пером имеет более сложную технику, но позволяет сразу добиться требуемого поведения контура. Рисовать инструментом Bezigon легче, но сложные контуры, полученные с его помощью, приходится корректировать указателем или инструментом Freeform.
Инструмент может добавлять узлы к простым контурам независимо от способа их получения. Для этого надо отметить контур, установить инструмент в то место, где должен находиться новый узел, и щелкнуть в этой точке контура. Признаком готовности инструмента служит маркер в виде небольшого треугольника, который должен появиться с правой стороны курсора.

Пример с картинкой 1

(<7>), выбрать инструмент Knife и, удерживая левую кнопку мыши, прочертить траекторию разреза. Результат будет зависеть от настроек инструмента. Диалоговое меню Knife Tool с настроечными параметрами вызывается двойным щелчком по кнопке инструмента (Рисунок 2-21). Рассмотрим поля и переключатели этого окна.

Пример с картинкой 1

В основе инструмента Freeform лежит хорошо известный технический прием, реализованный во многих технологических установках и приспособлениях, поэтому работа с Деформатором не вызывает затруднений. Гораздо сложнее добиться правильной настройки, поскольку инструмент имеет большое количество регулировочных параметров.

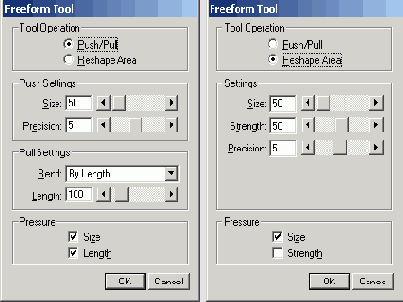

Диалоговое окно Freeform Tool с настройками вызывается двойным щелчком по кнопке инструмента (Рисунок 2-22).

Пример с картинкой 1

панели инструментов. Чтобы повернуть объект, требуется: Выбрать инструмент; Отметить объект; Щелкнуть мышкой в любой точке рабочего стола и, не отпуская кнопки, повернуть объект на нужный угол.
Точка, в которой выполнен щелчок, служит центром вращения. После установки центра появляется горизонтальный луч. Он напоминает шарнир с закрепленным в центре вращения левым концом. Передвигая курсор по лучу, можно регулировать скорость и точность поворота объекта. В панели свойств выводится информация о координатах центра вращения и текущем угле поворота.
Если при вращении удерживать клавишу <Alt>, то будет повернута копия объекта, а оригинал останется на месте. Нажатие <Shift> ограничивает поворот углами, кратными 45 градусам.
Мы знаем, что повернуть объект можно и при помощи инструмента Pointer. Какие же преимущества имеет инструмент Rotate? Во-первых, он позволяет точнее отработать небольшие углы поворота за счет выбора большего плеча на поворотном луче. Кроме того, инструмент Rotate может вращать любые объекты, тогда как Pointer имеет ограничения в применении, например, указателем нельзя поворачивать текст.

Пример с картинкой 1

в панели инструментов.
Для выполнения операции необходимо:
Отметить объект;
Выбрать инструмент;
Щелкнуть мышкой в выбранной точке монтажного стола и вывести на экран вертикальную линию, проходящую через эту точку. Эта линия является осью отражения, и отмеченный объект отразится по горизонтали относительно данной оси.
С осью отражения можно работать как с поворотным лучом. Если, не отпуская левой кнопки мыши, сдвинуть инструмент, то ось отражения, а вместе с ней и отраженный объект, будут повернуты на некоторый угол. Если повернуть ось на 90 градусов, то будет выполнена операция отражения по вертикали. Угол поворота оси отображается в правом поле панели свойств. Операция заканчивается после того, как будет отпущена левая кнопка мыши.
Напомним о клавишах-модификаторах, которые сохраняют свое действие и для инструмента Reflect. Если при отражении удерживать <Alt>, то отражается копия объекта. Удержание клавиши <Shift> ограничивает поворот оси углами, кратными 45 градусам.

Пример с картинкой 1

в панели инструментов.
Чтобы выполнить масштабирование, требуется: Отметить объект; Выбрать инструмент Scale; Щелкнуть мышкой в фиксированной точке рабочего стола и, не отпуская кнопки, передвинуть курсор.
Выбранная точка представляет собой центр масштабирования, ее координаты используются для расчета положения объекта после масштабирования. Коэффициенты растяжения и сжатия по осям зависят от перемещения курсора.
Результат операции можно легко проконтролировать. Программа отображает синим цветом все промежуточные состояния масштабируемого объекта. Кроме того, в панели свойств выводятся текущие значения коэффициентов масштабирования: xscale и yscale и координаты центра масштабирования.
При помощи клавиш-модификаторов можно изменить результаты операции. Если нажать и удерживать клавишу <Alt>, то будет получена копия объекта в заданном масштабе. Нажатие <Shift> уравнивает коэффициенты масштабирования по осям, т. е. масштабирование превращается в операцию подобия.

Пример с картинкой 1

в панели инструментов.
Использование инструмента Skew напоминает работу с рассмотренными инструментами Rotate, Reflect и Scale. Чтобы выполнить перекос объекта, необходимо: Отметить объект; Выбрать инструмент Skew; Щелкнуть мышкой в фиксированной точке рабочего стола и, не отпуская кнопки, переместить курсор в направлении перекоса.
Промежуточные состояния объекта в процессе перекоса программа отображает синим цветом. В панели свойств приводятся текущие значения коэффициентов перекоса по осям х и у и координаты центра перекоса. Кнопку мыши надо отпустить по достижении искомого положения объекта или коэффициента перекоса. Клавиша <Shift> ограничивает перекос направлениями координатных осей. При нажатии клавиши <Alt> операция выполняется над копией отмеченного объекта.

Пример с картинкой 1

основной панели. Вид палитры Transform приведен на Рисунок 2-23.

Пример с картинкой 1

2-24. Палитра Scale

Пример с картинкой 1

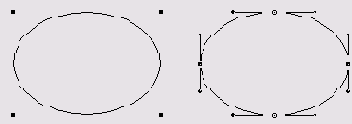

2-25. Преобразование узлов Для большинства операций и инструментов FreeHand ситуации, когда отмечен сам объект или же отмеченными являются некоторые опорные узлы объекта, считаются различными. Так, все преобразования палитры Transform дают разные результаты в этих случаях. К числу немногих исключений из правила относятся операции выбора заливки и обводки и обмен через буфер: они не различают подобных тонкостей отметки объектов.
Напомним, что существует команда Edit|Select|Superselect, которая превращает отметку узлов в отметку объекта. Клавиатурным сокращением команды служит клавиша ударения <'>.
Если по команде Superselect распространить отметку на объекты, показанные на левой части Рисунок 2-25, то преобразование с теми же параметрами палитры Transform приведет к совершенно отличным результатам.

Пример с картинкой 1

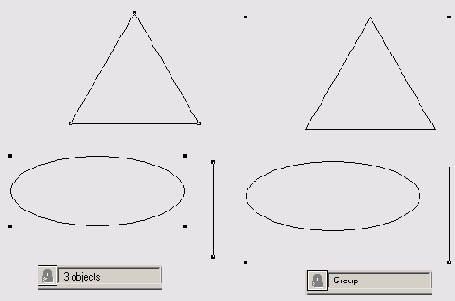

главной панели. Фигуры, которые создаются инструментами Rectangle (Прямоугольник) и Ellipse (Эллипс), по умолчанию являются группами.
Процесс создания сложных групп с большим количеством элементов можно контролировать при помощи информационной панели. Она включается и выключается по команде Window|Toolbar|Info. В левом поле информационной палитры приводятся сведения о количестве отмеченных объектов (Рисунок 2-26 слева). Если отмечена или создана группа, то в этом поле выводится слово "Group" (Группа), как показано на Рисунок 2-26 справа. На этом рисунке показаны три объекта до и после группирования. До операции (левая часть рисунка 2-26) каждая фигура имеет свою отметку. После операции (правая часть рисунка) маркировка становится общей, и на время существования группы фиксируется относительное положение объектов.

Пример с картинкой 1

.
Некоторые безопасные операции можно применить и к запертым объектам. Объекты можно маркировать и менять параметры заливки и обводки.
Операция запирания является обратимой — в качестве обратного действия выступает операция Unlock (Отпирание). Чтобы отмеченный запертый объект сделать доступным (отпереть) надо выполнить команду главного меню Modify|Unlock. Команда поддерживается горячими клавишами <Ctrl>+<Shift>+<L> и имеет кнопку на главной панели

Чтобы отметить несколько объектов, можно

Пример с картинкой 2

2-2. Трансформационные маркеры Чтобы отметить несколько объектов, можно использовать зону выделения, которая задается с помощью курсора и мыши и выглядит как пунктирный прямоугольник. Все объекты, которые целиком попадут внутрь этого прямоугольника, будут выделены. Этот прием применим далеко не во всех случаях. Рассмотрим универсальный способ маркирования нескольких объектов, который применяется во многих графических пакетах. Он называется "совместным маркированием".

Пример с картинкой 2

2-5. Диалоговое окно Rectangle Tool В этом окне можно указать радиус закругления вершин прямоугольника. Значение можно задать в левом числовом поле или установить его с помощью ползунка. Для радиуса закругления действуют общие единицы измерения, установленные в панели свойств. При большом значении радиуса закругления можно нарисовать даже овал (Рисунок 2-4). Следует отметить, что заданный радиус действует как параметр по умолчанию и все последующие прямоугольники будут иметь установленные параметры фаски.
Геометрические параметры любого нарисованного прямоугольника можно отредактировать при помощи палитры Object Inspector. Для этого надо отметить прямоугольник и вызвать палитру Object Inspector, если она не присутствует на экране. Самый простой способ визуализации палитры — это клавиатурная комбинация <Ctrl>+, а самым надежным, но медленным приемом является использование команды главного меню Window|Inspectors|Object.
На рисунке 2-6 показана палитра, в полях которой содержатся геометрические параметры отмеченного прямоугольника:
X, у - координаты левого нижнего угла прямоугольника, w - ширина, h - высота, Corner radius - радиус закругления углов.

Пример с картинкой 2

2-8. Палитра Inspector для редактирования эллипсов Так же, как и прямоугольник, эллипс представляет собой группу. В нее входят четыре дуги, положение и размеры которых могут меняться только согласованно. Команда Modify|Ungroup (<Ctrl>+) превращает эллипс в набор кривых, которые можно редактировать независимо. При помощи указателя разгруппированный эллипс можно превратить в замкнутую кривую произвольной формы.

Пример с картинкой 2

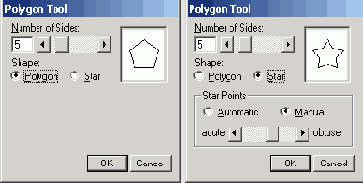

2-10. Диалоговые окна настройки инструмента Polygon Для звезд в поле Number of Sides задается число лучей или число внешних вершин. Радиокнопки Automatic (Автоматический) и Manual (Ручной) позволяют выбрать способ регулировки остроты лучей звезды. При автоматической настройке (Automatic) программа самостоятельно рассчитывает геометрию лучей. В режиме ручной настройки остроту можно менять при помощи специального ползунка. Сдвиг ползунка направо уменьшает остроту. В крайне правой позиции звезда превращается в правильный выпуклый многоугольник.
Все установки, сделанные в диалоговом окне Polygon Tool, приобретают статус «параметров по умолчанию» и переносятся на многоугольники и звезды, которые будут нарисованы в дальнейшем.
Фигуры, нарисованные инструментом Polygon, не являются группами, а представляют собой замкнутые контуры. Между группами и контурами есть одно важное отличие. Опорные узлы контура доступны для редактирования. Пользователь может изменить положение или свойства отдельного узла и тем самым изменить геометрию контура. Группы таким свойством не обладают. Для редактирования групп можно использовать только специальные маркеры, перемещение которых распространяется на всю группу и влечет согласованное и синхронное изменение всех ее элементов.
Вряд ли стоит рисовать простой замкнутый контур инструментом Polygon, для этого программа предлагает специальные средства, например инструмент Реп (Перо). Чтобы фигура, нарисованная инструментом Polygon, могла сохранить свою форму, ее надо превратить в группу. Для этого, не снимая отметки с фигуры, следует выполнить команду Modify|Group или нажать клавиши <Ctrl>+<G>.
Для редактирования геометрических параметров сгруппированного и отмеченного многоугольника (звезды) можно воспользоваться палитрой Object Inspector (<Ctrl>+). Палитра предлагает примерно такие же возможности настройки, как и для прямоугольников и овалов (Рисунок 2-11).

Пример с картинкой 2

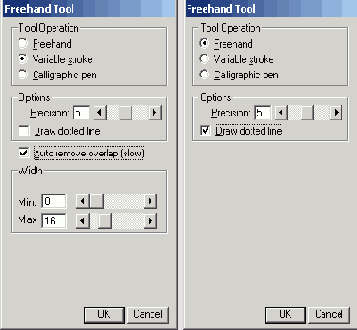

2-13. Диалоговое окно Freehand Tool

Пример с картинкой 2

2-17. Гладкие узлы (curve points) Вершины, или угловые узлы (Рисунок 2-18) чаще всего располагаются в точках сочленения прямых отрезков. В этом случае они не имеют касательных, и кривизну смежных фрагментов вершины менять нельзя. При соединении кривой и прямой вершина может иметь одну касательную, которая используется для регулирования кривизны криволинейного участка. Если вершина соединяет два криволинейных фрагмента, то она может иметь две независимые касательные, каждая из которых отвечает за кривизну своего фрагмента. Необходимо отметить, что размеры и угол наклона касательных можно задавать совершенно независимо. Отмеченные вершины программа отображает в виде прямоугольников.

Пример с картинкой 2

2-27. Настройки инструмента Knife Поле Tool Operation имеет два значения: Freehand и Straight, которые определяют выбор режимов инструмента. Выбор первого значения разрешает использовать инструмент Knife в режиме свободного рисования. В этом случае пользователь может нарисовать любую траекторию разреза, а работа с ножом напоминает рисование инструментом Freehand. Клавиши-модификаторы <Alt> и <Shift> сохраняют свое действие и в этом случае. С их помощью можно рисовать прямые разрезы и разрезы, имеющие угол наклона, кратный 45 градусам.
В режиме Straight можно резать фигуры только по прямой траектории.
В числовом поле Width можно задать толщину инструмента — любое число в диапазоне от 0 до 1 дюйма или соответствующее значение в других единицах измерения. Нулевая толщина позволяет получить разрез без зазора, например, разделить круг на два одинаковых полукруга. Задание любой ненулевой толщины приводит к вырезанию из фигуры области данной толщины.
Если фигура разрезается при включенной опции Close cut paths, то части разрезанной фигуры программа превращает в замкнутые контуры (в тех случаях, когда это возможно).
Флажок Tight fit обеспечивает точное приближение формы разреза к траектории инструмента, проведенной пользователем.

Пример с картинкой 2

2-22. Настройки инструмента Freeform Поле Tool Operation отвечает за выбор режима инструмента. Выбор режима осуществляется щелчком по соответствующей кнопке поля. Режимы имеют различные настроечные поля, и поэтому их диалоговые окна отличаются. На Рисунок 2-22 слева показано окно для режимов Push/Pull, справа — окно настройки режима Reshape Area.
Поля Size (Размер) и Precision (Точность) в обоих случаях имеют одинаковый смысл. Size означает размер деформирующего курсора (размер пуансона). Размер курсора — это любое число в экранных пикселах в диапазоне от 1 до 1000. Чем меньше размер курсора, тем более тонкие преобразования контура могут быть выполнены. Значение поля Precision управляет соответствием между фактическими деформациями контура и траекторией движения курсора. Большее значение обеспечивает лучшее соответствие, что достигается за счет увеличения числа узлов на контуре.
Поле Bend — это параметр режима Pull. В нем можно определить ту часть контура, на которую будет действовать инструмент. Поле имеет список из двух значений: By Length (По длине) и Between Points (Между двух узлов). Для значения By Length требуется указать длину участка контура в экранных пикселах. Это любое число от 1 до 1000 пикселов. Если выбрано значение поля Between Points, то можно деформировать любой фрагмент контура, лежащий между двумя узлами, независимо от его длины.
Поле Strengh (Сила) — это параметр режима Reshape Area, служащий для задания силы воздействия инструмента. В поле может быть введено значение в диапазоне от 1 до 100 процентов.
Флажки Size (Размер) и Length (Длина) поля Pressure (Давление) активизируют функции программы, предназначенные для работы с графическими планшетами. Эти устройства позволяют менять размер инструмента Freeform и силу деформации контура в зависимости от нажима и/или длины. Некоторой имитацией графического планшета могут служить клавиши: <->> (<2>), <<-> (<1>). Если в процессе деформации нажать и удерживать клавишу <->> или <2>, то размер деформирующего курсора увеличится. Действие клавиш <<-> или <1> имеет противоположный эффект. Они вызывают уменьшение деформирующего курсора.
Деформация контура при нажатой клавише <Shift> ограничивает возможные направления перемещения инструмента углами, кратными 45 градусам. Если нажать клавишу <Alt>, то все изменения будут выполнены над копией контура.

Пример с картинкой 2

2-23. Палитра Transform Кнопки верхнего ряда палитры предназначены для выбора типа преобразования. Кнопка

Пример с картинкой 2

Пример с картинкой 2

2-26. Группирование Параметры составляющих группы можно менять, не отменяя саму операцию. При помощи инструмента Pointer, удерживая клавишу <Alt>, можно отметить любой элемент в составе группы. В результате он приобретает индивидуальную отметку и становится совершенно независимым от остальных составляющих группы. Его можно переместить, трансформировать, создать клон или дубликат, изменить заливку и обводку и даже удалить. Самостоятельное существование элемента заканчивается после снятия с него индивидуальной отметки. При выделении нескольких объектов группы необходимо удерживать клавиши <Shift> и <Alt>.
Группирование объектов, расположенных на разных слоях, переводит группу и все ее элементы на активный слой.
Следует упомянуть об одной необычной возможности программы. Она не имеет практического значения, но в некоторых ситуациях может привести к ошибкам. Речь идет о вложении группы в саму себя. Группу можно объявить группой несколько раз без добавления новых элементов.

Пример с картинкой 2

Как же отличить запертый объект от свободного? Невосприимчивость объекта к командам и операциям — это ненадежный критерий, поскольку при определенных сочетаниях параметров команды и объекта можно получить тот же эффект и для незапертых объектов. Информационная панель (Info) выводит для отмеченных запертых объектов специальный значок в виде замка, кроме того, становится доступным значок операции отпирания.

Палитра Object Inspector для редактирования

Пример с картинкой 3

2-6. Палитра Object Inspector для редактирования прямоугольников Чтобы изменить параметр прямоугольника, необходимо ввести нужные значения в соответствующие поля и подтвердить выбор нажатием клавиши <Enter>.
Следует отметить, что фигуры, которые создает инструмент Rectangle, являются группами. Группа — это множество элементов документа, взаимное положение которых фиксировано. Завершенные фрагменты публикации или сложные составные элементы обычно превращают в группы. В программе FreeHand прямоугольники представляют собой группы, состоящие из четырех прямых линий. Если переместить указателем вершину отмеченного прямоугольника, то размеры всех его сторон будут меняться согласованно, с сохранением параллельности сторон. После выполнения команды разгруппирования (<Ctrl>+) прямоугольник превращается в обычную замкнутую кривую, вершины который могут занимать любое положение. При помощи указателя разгруппированный прямоугольник можно превратить в трапецию, ромб, параллелограмм или четырехугольник.

Пример с картинкой 3

2-11. Вид палитры Object Inspector для сгруппированного многоугольника Если не превращать многоугольники в группы, то программа будет рассматривать их как простые замкнутые контуры, игнорируя их особую форму. В этом случае настроечные параметры, которые предлагает палитра Object Inspector, трудно использовать рационально для обработки многоугольников и звезд.

Пример с картинкой 3

2-18. Вершины (corner points) Соединительные узлы обычно выполняют роль гладкого сочленения между прямым и криволинейным фрагментами сложного контура, как показано в левой части рисунка 2-19. В этом случае соединительный узел имеет только одну касательную. Угол наклона касательной фиксирован, и может меняться только ее длина. На этом же рисунке справа показан соединительный узел с двумя касательными. Их линейные размеры можно изменять независимо, а угол между ними всегда остается неизменным. Соединительные узлы занимают промежуточное положение между вершинами и гладкими узлами, и их роль в рисовании сложных кривых не очень велика. Выделенные соединительные узлы изображаются в виде треугольников.

Пример с картинкой 3

означает операцию Move (Перемещение). Остальными кнопками выбираются ранее рассмотренные операции: Rotate (Поворот), Scale (Масштабирование), Skew (Наклон), Reflect (Отражение), а их изображение в палитре совпадает с представлением соответствующих инструментов в панели.
Щелчок по кнопке переводит палитру Transform в выбранное состояние со своими полями и переключателями. Будем называть далее состояния палитры по имени выбранной операции, например — палитра Scale.
Работа с палитрой Transform в различных режимах имеет много общего. Сначала надо отметить объект, выбрать тип преобразования щелчком по соответствующей кнопке палитры, задать значения числовых полей и переключателей и, наконец, привести в действие преобразование с заданными параметрами. Преобразование выполняется щелчком по большой кнопке, которая находится в правой нижней части палитры и имеет такое же название. Нажатие на клавишу <Enter> — это еще один способ запустить преобразование.
Рассмотрим поля и переключатели палитры.
Переключатель Contents присутствует во всех состояниях палитры Transform. Выбор этого переключателя позволяет трансформировать объект вместе с его содержимым. В программе есть специальная команда Paste Inside, которая превращает замкнутый объект в своеобразный контейнер, который может выполнять роль хранилища для другого объекта или объектов. Если переключатель Contents выбран, то контейнер и его содержимое претерпевают согласованные изменения при любых операциях палитры Transform.
Переключатель Fills присутствует во всех состояниях палитры Transform. Выбор этого переключателя разрешает совместное преобразование замкнутого объекта и его заливки.
Все преобразования палитры Transform отсчитываются от некоторой точки, которая называется центром преобразования. По умолчанию эта точка связывается с центром прямоугольника, описанного вокруг отмеченной фигуры или фигур.

Пример с картинкой 3

2-27. Палитра Object Inspector для работы с группами Если отмечен переключатель Transform as unit, то геометрические параметры заливки и обводки будут меняться согласованно с изменением размеров группы (Рисунок 2-28).

с различными клавишами позволяет расставлять

Пример с картинкой 4

2-19. Соединительные узлы (connector points) Инструмент Pen в сочетании с различными клавишами позволяет расставлять на трассе контура опорные узлы всех видов, менять размеры и положение касательных и форму контура. Такое обилие функций делает инструмент трудным для изучения. Можно утверждать, что перо является самым сложным в освоении среди всех инструментов программы, а рисование кривых Безье — это ключевая техника любого векторного редактора. Рассмотрим основные приемы работы с пером.
Простой щелчок инструментом устанавливает в данной точке монтажного стола вершину без касательных. Если выполнить щелчок и, не отпуская левой кнопки, переместить мышь, будет установлен гладкий узел и из него выдвинутся касательные. Щелчок правой кнопкой мыши при нажатой клавише <Alt> устанавливает соединительный узел.
Чтобы установить вершину (угловой узел) с двумя касательными, необходимо после начала рисования гладкого узла нажать и удерживать <Alt>. В процессе рисования угол наклона и длину исходящей касательной можно менять. Узел будет сформирован после освобождения левой кнопки мыши. Если <Alt> отпустить раньше левой кнопки, то узел опять станет гладким.
Чтобы установить вершину с одной исходящей касательной, надо до начала рисования нажать <Alt>, потом щелкнуть пером и, не отпуская левой кнопки, потянуть мышь. Будет установлена вершина, и из нее выдвинется исходящая касательная, положение которой можно регулировать. После освобождения левой кнопки положение и параметры вершины будут зафиксированы.
Пусть последняя опорная точка кривой имеет две касательные (входящую и исходящую). Ее можно превратить в вершину с одной входящей касательной. Для этого надо, удерживая <Alt>, щелкнуть пером по этой опорной точке.
Нажатие клавиши <Del> удаляет последний нарисованный узел. Многократное нажатие <Del> позволяет выполнить откат в рисовании кривой на любое количество шагов.
Удерживание клавиши <Shift> ограничивает возможные направления узлов и касательных углами, кратными 45 градусам.
Положение узла в процессе его формирования можно менять. Для этого следует нажать клавишу <Ctrl> и, удерживая ее, переместить узел. Этот прием действует в комбинации с любой из рассмотренных клавиш-модификаторов (<Alt>,<Shift>) и в любой момент процесса рисования узла. Пока левая кнопка не отпущена, перемещение узла можно чередовать с подгонкой касательных, добиваясь нужного расположения кривой.
Инструмент может добавлять опорные узлы к отмеченному контуру. Для этого надо установить перо на контур в том месте, где должен быть поставлен узел, и щелкнуть левой кнопкой мыши. Таким способом можно расставить любое количество дополнительных вершин в нарисованном контуре.

Пример с картинкой 4

2-28. Изменение размеров группы Операция группирования является обратимой. Разделить отмеченную группу на исходные составные части можно разными способами. Например, используя команду Modify|Ungroup, клавиатурную комбинацию <Ctrl>+ или щелчок по кнопке

главной панели. После разделения группы

Пример с картинкой 5

главной панели. После разделения группы ее составляющие становятся совершенно независимыми объектами.
Разгруппирование эллипсов и прямоугольников превращает их в обычные кривые и делает доступными для редактирования опорные узлы этих фигур (рис 2-29).

Результаты разделения группы, которая объединяла

Пример с картинкой 6

2-29. Разгруппирование эллипса Результаты разделения группы, которая объединяла элементы разных слоев, зависят от состояния переключателя Remember layer info (Сохранять информацию о слоях). Чтобы при разгруппировании составные части вернулись на свои слои, надо отметить этот переключатель. В противном случае элементы разделенной группы останутся на том слое, которому принадлежала сама группа. Переключатель находится в диалоговом окне Preferences (<Ctrl>+<Shift>+<D>) под закладкой General.

Режим Calligraphic Pen

Calligraphic Pen (Каллиграфическое перо) — это режим инструмента Freehand, который имитирует рисование каллиграфическим пером. Размер и форма каллиграфического пера определяют вид линии. Можно считать, что в режиме Freehand рисование выполняется пером в форме круга, причем размер пера в процессе рисования не меняется. В режиме Variable Stroke форма пера — это окружность переменного радиуса. В режиме Calligraphic Pen линия представляет след, который оставляет за собой перо в форме прямоугольника.
Каллиграфическое перо имеет два настроечных параметра — ширину и угол наклона. На Рисунок 2-15 показана нижняя часть диалогового окна, содержащего настройки каллиграфического пера. Поле Width (Ширина) позволяет выбрать два типа ширины линии: Fixed (Фиксированная ширина) и Variable (Переменная ширина). Для линии переменной ширины требуется задать ее границы в полях Мах и Min. Ширина линии в режиме Fixed задается одним числом. Значения ширины должны лежать в диапазоне от 0 до 72 пунктов.

Режим Variable Stroke

Выбор режима осуществляется щелчком по радиокнопке Variable Stroke (Переменный мазок). Для полноценной работы в этом режиме рисования нужен графический планшет. Это внешнее устройство (его иногда называют дигитайзер, от английского digitizer), которое используется для оцифровки чертежей и рисования. Современные планшеты имеют перья, чувствительные к нажатию. При рисовании в режиме Variable Stroke сила нажатия пера регулирует толщину линии.
На рис 2-13 справа показано диалоговое окно с настройками режима Variable Stroke. Поле Width (Ширина мазка) служит для определения максимальной и минимальной ширины линии. Эти значения задаются либо в левом числовом поле, либо при помощи движка. В качестве толщины можно задать любое число в диапазоне от О до 72 пунктов или эквивалентные значения в других единицах измерения. Переключатель Auto remove overlap (slow) обеспечивает автоматическое удаление перекрывающихся контуров линий (Рисунок 2-14). Эта полезная функция несколько замедляет процесс рисования.

Рисование контуров с криволинейными фрагментами

Рисование пером криволинейных фрагментов, положение и форма которых соответствуют поставленной задаче, часто вызывает определенные затруднения у начинающих пользователей FreeHand. Проблема состоит в том, что форма кривой Безье определяется и сама она становится видимой только после установки второго узла и касательной в нем. При этом форма кривой зависит и от параметров первого узла.
Значит, при установке первого узла и касательной следует представлять себе поведение будущей кривой. Для этого надо обладать некоторой интуицией, которая вырабатывается только практикой. Кроме того, использование клавиши <Alt>, которая при рисовании пером имеет очень большую функциональную нагрузку, может вызывать трудности.
Рассмотрим применение инструмента Реп на простом примере. Пусть требуется нарисовать пером контур цифры три (Рисунок 2-20). Выберите инструмент Реn; Щелкните пером в той точке монтажного стола, где должна находиться вершина 1, и поставьте опорную точку; Вершина 2 расположена на одной горизонтали с первой, а вершина 3 — под углом в 45 градусов., Удерживая клавишу <Shift>, щелчком отметьте точки с вершинами 2 и 3. После установки вершины 3 не отпускайте кнопку мыши; В третьей вершине сходятся прямой и криволинейный отрезки, поэтому эта вершина должна иметь одну исходящую касательную. Чтобы задать исходящую касательную, надо нажать <Alt>, потянуть мышь, придать касательной нужный наклон и длину и только после этого отпустить левую кнопку; Опорная точка 4 должна быть гладким узлом. Щелкните в том месте, где должен находиться четвертый узел и, не отпуская левой кнопки, потяните мышь. Из узла выдвинется двухсторонняя касательная. От геометрии кривой в окрестности четвертого узла в значительной степени зависит вид фигуры. Можно получить правильного форму этой части контура, не отпуская левой кнопки мыши. Для этого следует настроить параметры касательной и добиться нужного положения узла. Это можно сделать, чередуя движения мыши при нажатой или отжатой клавише <Ctrl>. Отпустите левую кнопку после получения нужного результата; Пятый узел имеет одну входящую касательную. Начинаем рисовать пятый узел точно так же, как четвертый. Касательная в пятом узле должна быть горизонтальной, поэтому после появления касательной надо нажать клавишу <Shift>. После задания пятого узла как гладкого узла с горизонтальной касательной исходящую касательную надо удалить. Для этого, удерживая <Alt>, надо щелкнуть пером в пятом узле.

Техника работы с пером является достаточно сложной и может вызвать затруднения у новичка. Положение дизайнера, который для воспроизведения сложного объекта имеет только перо и три клавиши-модификатора, напоминает ситуацию, в которой находится мастер игры на балалайке. Без виртуозного владения инструментом и постоянных тренировок не удастся сыграть сложную партию на трех струнах или нарисовать пером затейливую виньетку.
К счастью, во многих случаях нет необходимости точно вычерчивать пером сложный контур. Программа предлагает несколько различных подходов и приемов для получения гладких контуров сложной формы. Например, можно набросать эскиз контура и отредактировать его форму с помощью указателя или инструмента Freeform. Хорошей альтернативой перу служит инструмент Bezigon.

Рисование ломаных

Ломаные — это частный случай контуров, поэтому их можно рисовать пером. Опорные точки ломаной представляют собой угловые узлы, которые устанавливаются щелчком инструментом Реn. Чтобы нарисовать ломаную линию, надо щелкнуть пером в начальной точке, указать щелчками все промежуточные точки и последний щелчок выполнить в конечной точке ломаной. Для рисования замкнутой линии конечная точка должна попасть в небольшую окрестность начальной точки. В этом случае программа автоматически объединяет узлы. Признаком попадания в искомую окрестность служит небольшой черный маркер снизу и справа от курсора. Рисование ломаной считается завершенным при замыкании линии и в том случае, если выбирается любой другой инструмент. Положение узлов отмеченной ломаной можно менять при помощи указателя.

Снятие маркировки

Снятие маркировки — это такая же важная операция, как и выделение. Стиль работы с программой отличается отсутствием излишнего формализма. Многие важные операции выполняются простым щелчком мышкой или нажатием клавиши. Если отметка выполнена неправильно, то в некоторых случаях это может вызвать тяжелые последствия для публикации. Кроме того, работа с некоторыми палитрами и командами требует, чтобы на рабочем столе отсутствовали отмеченные объекты.
Маркировку можно снять щелчком мыши в любой свободной точке монтажного стола. Нажатие клавиши <Таb> также снимает выделение со всех объектов. Этот прием удобен в тех случаях, когда все свободное пространство рабочего окна закрыто элементами изображения, что нередко случается при работе с мелкими планами изображения. Самый формальный и громоздкий способ снятия отметки со всех объектов публикации - это команда Edit|SeIect|None .

Если правильно подобрать размер курсора,

Совет

Если правильно подобрать размер курсора, то инструмент Freeform можно использовать как ластик для стирания частей замкнутых и открытых контуров. Это достаточно неожиданно, поскольку ластик всегда считался принадлежностью растровых редакторов, таких как Photoshop или PhotoPaint.

Совет

Очень часто требуется выполнить масштабирование без перемещения фигуры. Этого можно добиться, если совместить центр масштабирования и центр фигуры. В режиме Keyline программа отмечает центры прямоугольников и овалов маленьким крестиком. Чтобы перейти в режим отображения экрана Keyline, достаточно нажать <Ctrl>+<K>.
Нахождение центров произвольных замкнутых и открытых контуров — дело более хлопотное. Если центр прямоугольников и овалов находится в точке пересечения осей, то центром контура обычно считается центр описанного прямоугольника. Найти эту точку можно следующим образом: Отметить объект; По команде <Ctrl>+<G> превратить объект в группу. Маркеры отмеченной группы находятся в вершинах описанного прямоугольника; Выбрать инструмент "прямоугольник" и растянуть фигуру, стартовая и конечная вершины которой совпадают с маркерами группы, расположенными по диагонали относительно друг друга; Перейти в режим Keyline. Центр нарисованного прямоугольника будет соответствовать положению центра фигуры.

Совет

Пусть требуется получить точное цифровое преобразование копии объекта. При работе с инструментами задачу решает использование клавиши <Alt>. Одним из способов выполнить преобразование над копией объекта при работе с палитрой Transform является создание клона. Клоном во FreeHand называется точная копия объекта, наложенная непосредственно на оригинал. Для создания клона необходимо отметить объект и выполнить команду Edit|Clone или нажать клавиши <Ctrl>+<Shift>+<C>. В результате будет порожден дубликат объекта, который автоматически отмечается. Теперь все действия палитры Transform будут относится к дубликату.

Совет

Очень часто приходится модифицировать нарисованную фигуру так, чтобы сохранить ее пропорции. Конечно, этого можно добиться с помощью палитры Transform или инструмента Scale при нажатой клавише <Shift>, но есть способ проще. Отметьте фигуру; Переведите фигуру в группу (<Ctrl>+<G>); Выберите инструмент Pointer (Указатель); Удерживая клавишу <Shift>, захватите указателем угловой маркер и сдвиньте его. Группа будет менять размеры, сохраняя пропорции.

Рассмотрим, какие возможности по настройке группы предлагает палитра Object Inspector (Рисунок 2-27). Палитра имеет одно поле Dimensions (Размеры) и переключатель Transform as unit (Изменять как целое). Поле Dimensions содержит геометрические параметры прямоугольника, описанного вокруг группы. В нем х и у задают координаты левого нижнего угла, a w и h — ширину и высоту прямоугольника.

Совместное маркирование

Пусть требуется отметить несколько объектов, которые расположены на странице таким образом, что их невозможно выделить прямоугольной рамкой. Для контроля за процессом маркирования удобно использовать информационную панель, которая дает сведения о названии и количестве отмеченных объектов. Вывести панель на экран можно, выполнив команду Window|Toolbars|Info.
Выберите инструмент Указатель. Удерживая клавишу <Shift>, щелчками мыши отметьте все необходимые объекты. Проконтролируйте результаты выделения по информационной панели. Повторный щелчок на отмеченном объекте при нажатой клавише <Shift> снимает с него маркировку.

Трансформация узлов

Все преобразования палитры Transform можно применить не только к объектам, но и к отмеченным узлам контуров. FreeHand рассматривает ту часть фигуры, которую ограничивают отмеченные узлы, как самостоятельную фигуру и применяет к ней заказанное преобразование с установленными в палитре параметрами. При большом числе узлов, участвующих в операции, ее последствия иногда трудно предвидеть. Можно считать отмеченные узлы вершинами некоторого гипотетического многоугольника и спрогнозировать результаты операции для этой фигуры.
На левой части рисунка 2-25 пунктиром обозначен маркировочный прямоугольник, который накрывает две вершины треугольника, вершину прямой и овал. В правой части рисунка показаны результаты перемещения всех отмеченных объектов при помощи палитры Transform.

Трансформационные маркеры

Трансформационные маркеры (Рисунок 2-2) предоставляют пользователю дополнительные возможности для преобразования отмеченных объектов. Чтобы вызвать эти маркеры, необходимо дважды щелкнуть по объекту. При перемещении указателя в области объекта с трансформационными маркерами курсор меняет свою форму. Вид курсора (Рисунок 2-3) сигнализирует о возможности выполнить операцию преобразования.

Управление третьей координатой

Монтажное пространство программы является плоскостью, и все ее инструменты рисования создают плоские фигуры, но третье измерение присутствует в любом изображении, созданном средствами FreeHand. Все объекты публикации образуют своего рода стопку или колоду, в которой верхние объекты могут закрывать объекты нижних уровней. Позиция объекта в колоде зависит от времени его создания. Чем позже нарисованный или импортированный объект появился на монтажном столе программы, тем более высокое положение он будет занимать. Все векторные редакторы должны иметь средства управления третьей координатой объектов, без них трудно представить себе сколько-нибудь плодотворную работу над сложными изображениями.
FreeHand имеет специальные команды, которые позволяют «тасовать колоду объектов» по усмотрению пользователя. Чтобы изменить вертикальную позицию объекта, надо отметить его и выполнить одну из команд раздела Modify|Arrange|...
Команда Modify|Arrange|Bring to Front (<Ctrl>+<F>) переносит отмеченный объект на самый верхний уровень в документе.
Команда Modify|Arrange|Move Forward (<Ctrl>+<Alt>+<Shift>+<F>) переносит отмеченный объект на один уровень вверх относительно текущей позиции.
Команда Modify|Arrange|Move Backward (<Ctrl>+<Alt>+<Shift>+<K>) смещает отмеченный объект на один уровень ниже относительно текущей позиции.
Команда Modify|Arrange|Send to Back(<Ctrl>+) посылает отмеченный объект на самый нижний уровень в документе.
Группы сохраняют относительную независимость своего положения в общей колоде объектов. Если перечисленные команды применить к группе, то ее составляющие не изменят своего положения относительно друг друга. Для элементов группы отсчет вертикальной позиции ведется в пределах группы. Если, не разбивая группу на составляющие, применить одну из команд раздела Modify|Arrange к элементу, то его позиция изменится в соответствии со спецификацией команды, но в пределах группы.
Элементы сложной публикации обычно размещают на разных слоях. Это очень плодотворный прием, который позволяет структурировать публикацию, сделать ее более обозримой и управляемой. Техника работы со слоями будет подробно рассмотрена в дальнейшем. Заметим лишь, что объекты каждого слоя образуют собственную вертикальную иерархию, независимую от объектов, расположенных на других слоях.

Запирание

Завершенные фрагменты работы целесообразно защитить от случайных изменений. Для этого используется специальная команда Lock (Запирание). Последствия команды вполне предсказуемые. Она, оставляя запертые объекты видимыми, блокирует их от критичных изменений, например, удаления, изменения формы, группирования и пр. Команда может быть применена к любым объектам программы: рисованным фигурам, составным контурам, группам, импортированным растровым и постскриптовским изображениям, текстовым блокам.
Чтобы запереть объект или несколько объектов, надо отметить их и выполнить команду Modify|Lock. Команда имеет клавиатурное сокращение <Ctrl>+<L> и кнопку на главной панели
